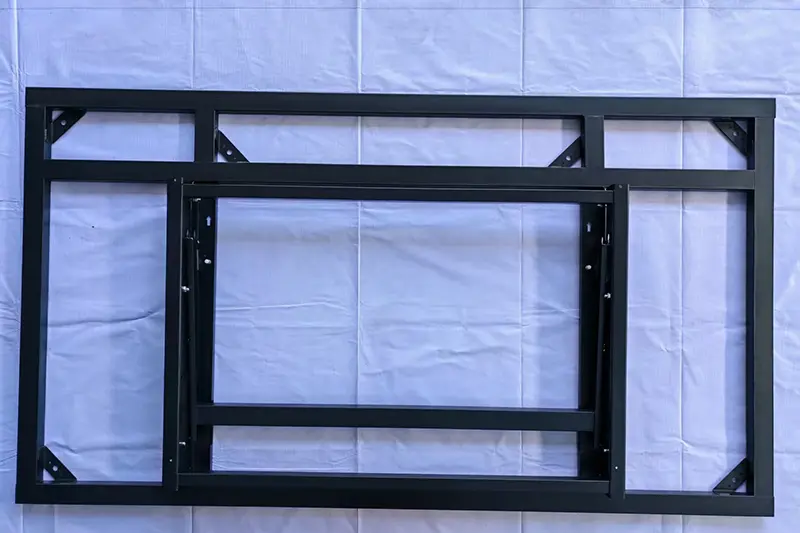

LCD 86 tuuman pystysuora hydrauliteline

Mittatilaustyönä 86 tuuman LCD-näyttöjen seinään asennettavaan pystysuoraan asennukseen valmistettu 86 tuuman LCD pystysuora hydraulikiinnike sisältää 2,5 mm paksunnetut teräslevyt ja kaksoishydraulitankojärjestelmän, joka on integroitu neljän koukun ja tukilevyn kantavaan rakenteeseen, viidelle putoamisen estävälle lukolle ja piilotettuun kaapelinhallintaosastoon. Se tukee hydraulista nousun säätöä ja nopeaa purkamista, maksimikantavuus 120 kg, ihanteellinen pystysuoraan näyttöön asennettaessa suurissa konferenssisaleissa, komentokeskuksissa, digitaalisissa näyttelysaleissa ja muissa tiloissa.

Ydinrakenne ja materiaalit

1. Pääkehys:

Paksutetut erittäin lujat kylmävalssatut teräslevyt sekä vahvistetut alumiiniseoksesta valmistetut pystykannattimet, jotka on muotoiltu yhtenäisesti muodonmuutossuojaa ja parempaa kantavuutta varten

2. Hydraulikomponentit:

Pitkätahtiset teollisuushydrauliikkasylinterit vakaalla puskurilla ja tasaisesti jakautuneella laakeripaineella suurten seulojen vaivattomasti nostamiseen

3. Ripustuslevyn kokoonpano:

Laajennettu VESA pystysuora ripustuslevy 86 tuuman näytöille, yhteensopiva yleisten reikäkuvioiden kanssa, mukaan lukien 400 × 600 ja 600 × 800

4. Turvarakenne:

Kolminkertaiset putoamisen estävät lukot ja liukumattomat iskuja vaimentavat kumityynyt estävät vahingossa tapahtuvan löystymisen ja suojaavat näyttöpaneelia

5. Kiinnitysosat:

Kansallisen standardin mukaiset paksunnetut laajennuspultit tasaiseen seinäjännitykseen ja kiinteämpään asennukseen

Tuotteen edut

1. Mukautettu rakenne ylikokoisille näytöille

Optimoitu mekaaninen rakenne yksinomaan 86 tuuman pystyasennukseen, vakaampi, hyvin istuva ja turvallisempi kuin yleiskiinnikkeet. Vahvistusrivat on lisätty tärkeimpiin jännityskohtiin, jotta vältetään muodonmuutos pitkäaikaisen käytön jälkeen.

2. Kaksoishydraulitanko – työvoimaa säästävä ja ylimääräinen turvallisuus

86 tuuman näyttö painaa raskaasti; yksittäiset hydraulisauvat vaativat lisävoimaa säädön aikana ja ovat alttiita öljyvuodolle. Rinnakkaiset kaksoisvarret tarjoavat tasaisesti jakautuneen vaimennuksen helpon säätämisen vuoksi. Jos yksi sauva toimii väärin, toinen voi silti tukea parempaa turvallisuutta.

3. Viisikerroksinen putoamisen estävä suoja

Yhdistetty pääsolki, lisälukko, noston estolevy, käsin kierretyt nostoruuvit ja liukumista estävät kumityynyt, jotka sopivat korkean jalan liikenteeseen.

4. Alhaiset käyttö- ja ylläpitokustannukset

Näytön irrotus ilman työkaluja: Avaa turvasalvat, kierrä käsiruuveja ja nosta näyttöä ylöspäin.

Varatut huoltoaukot sivupaneeleissa: Takakaapeleita voidaan huoltaa irrottamatta näyttöä.

Magneettikaapelin hallintaosasto: Kaapeleita voidaan lisätä tai vaihtaa ilman työkaluja.

5. Suuri tilankäyttö

Seinään kiinnitettävä pystysuuntainen muotoilu vie vain vähän vaakasuoraa tilaa, mikä sopii täydellisesti ahtaisiin tiloihin, kuten käytäviin, auloihin ja hissien sisäänkäyntiin.

6. Laaja käyttöalue

Soveltuu konferensseihin, näyttelyihin, ostoskeskuksiin, sairaaloihin, valtion virastoihin, suoratoistostudioihin ja muihin skenaarioihin.

Asennusvaiheet (ainoastaan ​​86 tuuman pystyasennukseen)

1. Tarkista seinän kantavuus, kalibroi pystysuora keskiviiva vaakasuoralla ja merkitse porauskohdat

2. Poraa reiät, asenna paksunnetut laajennuspultit ja kiinnitä pääjalusta pystysuoran ja lujuuden varmistamiseksi

3. Asenna levennetty VESA-ripustuslevy 86 tuuman näytön takana oleviin vakioreikiin

4. Kohdista näyttö kannattimen kiinnitysaukkojen kanssa ja ripusta se hitaasti; hydraulijärjestelmä tarjoaa automaattisen laakeroinnin ja puskuroinnin

5. Kiinnitä kolminkertaiset putoamisen estävät turvalukot ja tarkista löysyys

6. Järjestä kaapelit pystysuuntaisiin kaapelikanaviin ja säädä korkeus ja nousukulma

7. Suorita täydellinen vakavuustarkastus ennen käyttöönottoa

Sovellettavat skenaariot

FAQ

Q1: 86 tuuman näytöt ovat raskaita. Voiko kannatin tukea niitä vakaasti ilman muodonmuutoksia?

V: Kyllä. Tiukat kantavuustestit on tehty. Päärungossa käytetään 2,5 mm paksuja teräslevyjä, joissa on vahvikerivat tärkeimmissä jännityskohdissa, jotka eivät osoita muodonmuutoksia 150 kg:n staattisessa enimmäiskuormituksessa. Useimmat tavanomaiset 86 tuuman kaupalliset näytöt (Sony, Samsung, LG jne.) painavat 55–70 kg, mikä on paljon alle suunnittelun kuormitusrajan. Ruuvien kireys on suositeltavaa tarkistaa kuuden kuukauden välein.

Kysymys 2: Mitkä ovat kaksoishydraulisten tankojen edut yksittäisiin tankoihin verrattuna?

V: Kaksi keskeistä etua: ① Tasainen vaimennus: Raskaat 86 tuuman näytöt vaativat suurta vaimennusvoimaa yksittäisiltä tangoilta, mikä tekee säätämisestä työvoimavaltaista ja lisää öljyvuotoriskiä. Rinnakkaiset kaksoisvarret jakavat jännityksen tasaisesti tasaisemman toiminnan takaamiseksi.②Redundantti turvallisuus: Jos yksi hydraulitanko epäonnistuu, toinen voi silti tarjota perustukea, turvaominaisuus, joka ei ole käytettävissä yksitankoisissa malleissa.

Q3: Tarvitseeko näytön poistamiseen työkaluja?

V: Näytön irrotusmekanismi ei vaadi työkaluja – käännä turvasalvat ja kierrä nostoa estäviä käsiruuveja näytön nostamiseksi. 86 tuuman näytöt painavat kuitenkin 55–70 kg, joten kahta käyttäjää suositellaan. Kaapelien huoltoa varten (esim. HDMI-kaapeleiden kytkeminen/irrottaminen) näytön poistaminen on tarpeetonta sivujen varattujen huoltorakojen ansiosta.

Q4: Kuinka lisätä uusia kaapeleita johdotuksen peittämisen jälkeen?

V: Erittäin kätevä. Kaapelilokeron kansi on magneettikiinnitys ja se voidaan avata ilman työkaluja. Lisää tai vaihda kaapelit vetämällä kansi auki, reitittämällä johdot sisään ja sulkemalla se – näyttöä ei tarvitse purkaa.

Q5: Mitkä seinätyypit sopivat 86 tuuman näytön asennukseen?

V: Vain kiinteät betoniseinät tai kiinteät tiiliseinät hyväksytään. Kipsilevy, kevyet teräsköliseinät ja ontot lohkoseinät eivät kestä turvallisesti 86 tuuman näytön painoa. Mukana tulevat paksunnetut laajennuspultit on suunniteltu erityisesti betoni- ja massiivitiiliseinille. Ammattimainen tarkastus paikan päällä on suositeltavaa, jos seinätyyppi on epävarma.

K6: Kuinka painava todellinen 86 tuuman näyttö on ja kuinka monta asentajaa tarvitaan?

V: Useimmat valtavirran 86 tuuman kaupalliset näytöt painavat 55–70 kg nettopainoa. Yksi henkilö voi kiinnittää seinäjalustan, kun taas näytön ripustamiseen tarvitaan kaksi työntekijää (yksi pitelee näyttöä, toinen kohdistaa koukut). Nostolaitteiden tai koneiden käyttöä suositellaan henkilövahinkojen välttämiseksi.
