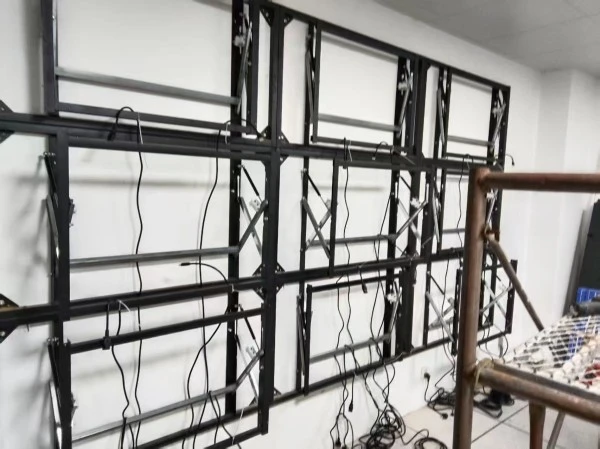

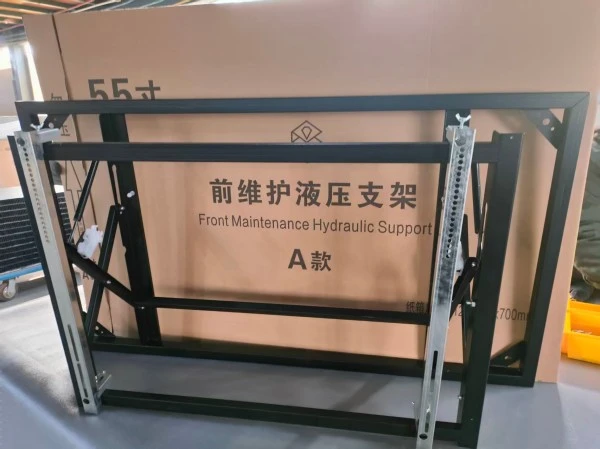

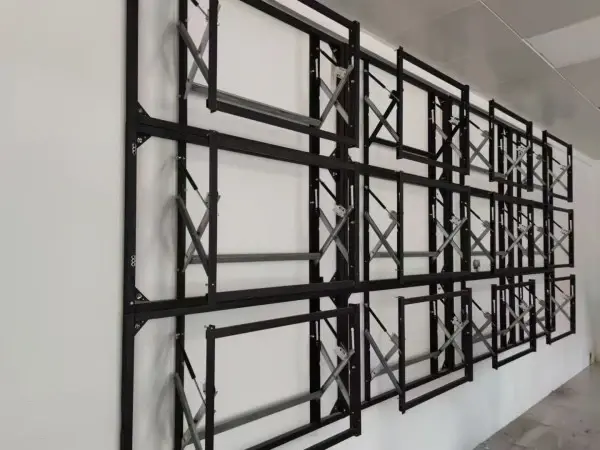

49 tuuman videoseinäteline

Tämä modulaarinen asennusjärjestelmä on suunniteltu yksinomaan 49 tuuman LCD-videoseinäpaneeleille, ja se tukee useita näyttöjä suurien näyttöseinien muodostamiseksi. Verrattuna 46 tuuman versioon 49 tuuman paneelit painavat enemmän (kukin 20–30 kg) ja niissä on ohuemmat kehykset, mikä asettaa korkeampia vaatimuksia kannattimen kuormituskyvylle ja hienosäätötarkkuudelle. Paksutettuja profiileja ja laaja-alaisia ​​hienosäätömekanismeja sisältävä kannake takaa pitkän aikavälin tasaisuuden ja vakauden suurille videoseinille. Se sopii erinomaisesti huippuluokan konferenssihuoneisiin, tuotemerkkien näyttelysaleihin, metron tiedotusnäyttöihin, taustaseiniin suuriin tapahtumiin ja muihin skenaarioihin.

Materiaali- ja rakennetiedot

Miksi urakoitsijat valitsevat tämän erityisen 49 tuuman kiinnikkeen?

Tuotteen edut

1. Tarkka välin säätö erittäin kapean kehyksen 49 tuuman paneeleille

49 tuuman paneeleissa on yleensä ohuempi kehys kuin 46 tuuman, ja ne ovat herkempiä liitosvirheille. Laajalla moniulotteisella hienosäädöllä (pysty-, vaaka-, etu-taka- ja kallistussäätö) varustettu kiinnike vakauttaa 0,5–1,2 mm:n välit saumattomien, halkeamattomien visuaalisten tehosteiden aikaansaamiseksi.

2. Suuri kuormituskyky pitkäaikaista sovittelua vastaan

Yksittäiset paneelit painavat jopa 30 kg, ja tavalliset kiinnikkeet taipuvat kallistumaan ylhäältä eteenpäin tai painumaan alhaalta puolen vuoden käytön jälkeen. Monipistehajautetulla kuormarakenteella ja pohjakantavilla tuilla tämä kannake tarjoaa turvallisen kantavuuden ≥80 kg. Se läpäisi seismiset ja värähtelysimulaatiotestit ja ylläpitää vakaata rakennetta 7 × 24 tunnin jatkuvassa käytössä.

3. Joustava asettelu vaaka- ja pystyasennuksella

Tukee mielivaltaisia ​​rivi- ja sarakeyhdistelmiä (2×2, 3×3, 3×4, 1×5 jne.) ja sekoitettuja vaaka-/pystymatriisiasetteluja. Lattiaversio ei vaadi seinäporausta, sopii marmoriseiniin, lasiseiniin ja väliaikaisiin asennuksiin.

4. Riippumaton huolto ja nopea yhden paneelin poisto

Itsenäinen kiinnitysrakenne kiinnittää jokaisen 49 tuuman paneelin erikseen. Viallinen paneelin vaihto ja takajohtojen huolto eivät vaadi viereisten näyttöjen purkamista; yhden henkilön käyttö lyhentää huoltoaikaa 70 %.

5. Piilotetut johdotukset siistiä ja yhteensopivaa asettelua varten

Erilliset kaapelikourut on varattu kannattimen sivuille ja takaosaan virtakaapeleiden (voimakas virta) ja HDMI/Ethernet-kaapeleiden (heikkovirta) erottamiseksi, mikä estää signaalin häiriöitä ja täyttää paloturvallisuus- ja turvatarkastusstandardit.

6. Kaksi asennustapaa eri seinätyypeille

•Seinäasennus: Betoni- ja massiivitiiliseinille, mukana vakio-M10-laajennuspultit

• Lattialla seisova: Valinnainen alusta ei-porattavissa paikkoihin, kuten toimintakeskuksiin, väliaikaisiin näyttelytiloihin ja marmoriseiniin

Asennusvaiheet

Tarvitaan kaksi työntekijää; 4-paneelin asennus kestää noin 2–2,5 tuntia

1. Kaaviosuunnittelu

Määritä kannattimen mitat paneelien määrän perusteella (esim. 3×4-asetelma) ja merkitse asennuslinjat seinään tai maahan.

2. Pääkehyksen asennus

(1) Seinäasennus: Asenna vaakapalkit (yksi per rivi) kiinnitettynä seinään M10-laajennuspulteilla ≤600 mm välein.

(2) Lattialla seisova: Asenna vasen ja oikea pylväs sekä alemmat poikittaistuet, kiinnitä maahan M12-laajennuspulteilla ja vahvista pilarit diagonaalisilla kannattimilla.

3. Esiasenna ripustuslevyt

Kiinnitä hienosäätöiset ripustuslevyt 49 tuuman paneelien takana oleviin VESA-reikiin varmistaen vaakasuoran kohdistuksen.

4. Asenna paneelit

Aloita alimmasta rivistä, kohdista ripustuslevyn koukut palkin uriin, liu'uta ohjausrinteitä pitkin ja kiinnitä alasalvat.

5. Tarkka hienosäätö

Säädä nosturiruuveja mukana toimitetulla kuusioavaimella, jotta saat tasaiset rakot ja tasaiset paneelipinnat.

6. Kaapelinhallinta

Vedä johdot sivukaapelikouruja pitkin siten, että kunkin paneelin takana on omat nippusiteet.

7. Lopullinen lukitus

Kiristä kaikkien yksiköiden lukkomutterit ja tarkasta yleinen tasaisuus.

Sovellusskenaariot

Tuotevalintataulukko

FAQ

Kysymys 1: Voidaanko 49 tuuman videoseinäteline valmistaa kaarevaa liitosta varten?

V: Vakiomalli on tasainen jatkos. Mukautettuja kaarevia sovittimia on saatavana ympäröiville näyttelynäytöille; anna sädeparametrit pyynnöstä.

Q2: Voidaanko näytön asettelua säätää vapaasti?

V: Kyllä. Modulaarinen rakenne tukee joustavia yhdistelmiä mukautettavien rivien ja sarakkeiden kanssa.

Q3: Vaikuttaako yhden paneelin poistaminen koko videoseinän vakauteen?

V: Itsenäinen kiinnitysrakenne varmistaa, että yhden paneelin erillinen purkaminen ei häiritse muuta rakennetta.

Q4: Kuinka kauan säädetyt raot pysyvät yhdenmukaisina hienosäädön jälkeen?

V: Normaalikäytössä lukkomutterit säilyttävät rakon tarkkuuden 6 kuukauden ajan ilman uudelleensäätöä; tarkastusta suositellaan kuuden kuukauden välein.

K5: Kumpi on vakaampi, seinään kiinnitettävä vai lattialla seisova?

V: Molemmilla on identtinen rakenteellinen lujuus. Valinta riippuu seinän olosuhteista:

• Betoni/kiinteät tiiliseinät: Seinäasennus (halvemmalla)

• Lasi/marmori/kevyt teräs köliseinät: lattialle (ei seinävaurioita)

• Väliaikaiset ja siirrettävät asennukset: lattialle (toistuva kokoaminen ja purkaminen)
