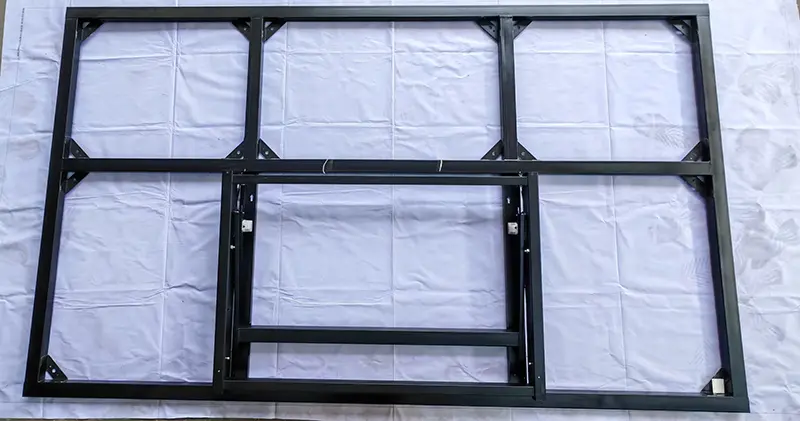

LCD 100 tuuman pystysuora hydrauliteline

LCD 100 tuuman pystysuora hydraulikiinnike on erittäin raskas tukijärjestelmä, joka on suunniteltu 100 tuuman jättiläisnäytöille (yhteensopiva myös 102/105 tuuman mallien kanssa). Toisin kuin 98 tuuman ja pienempien näyttöjen kiinnikkeet, paljas 100 tuuman näyttö painaa yleensä yli 130 kg ja on lähes 2,2 metriä korkea, jota ei voida tukea turvallisesti pelkällä seinäkiinnityksellä. Tässä tuotteessa on hybridirakenne, joka yhdistää apuseinän kantavuuden ja lattiatuen. Suurin osa pystysuorasta kuormituksesta siirtyy maahan, kun taas seinä toimii vain kaatumisen estämiseksi ja kiinnittämiseksi.

Materiaalit ja käsityötaito

1. Pääkehys:

Paksutetut ja levennetyt kylmävalssatut teräslevyt vahvistavilla rivoilla lisäävät kantavuutta ja vääntökestävyyttä ilman muodonmuutoksia.

2. Hydraulijärjestelmä:

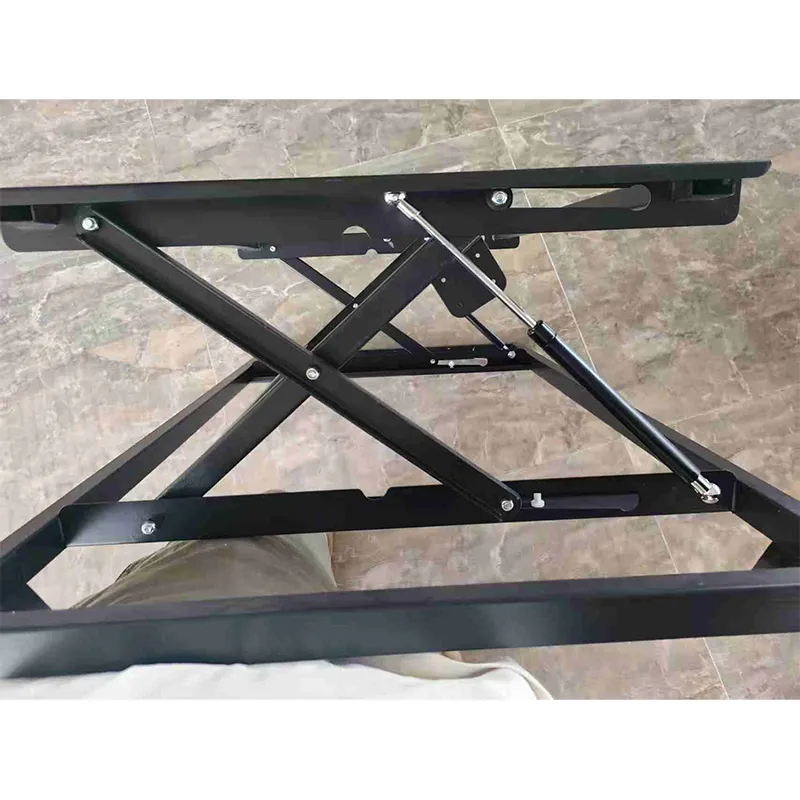

Teollisuusluokan kaksoishydrauliset vaimennuskomponentit tarjoavat tasaisen tuen, tasaisen noston ja hiljaisen puskuroinnin.

3. Ripustuslevyn kokoonpano:

Mukautettu levennetty VESA pystysuora ripustuslevy 100 tuuman näytöille, yhteensopiva suurten näyttöjen vakiokiinnitysreikien kanssa.

4. Turvallisuussuojaus:

Useita putoamisen estäviä salpoja sekä liukastumista estävät iskuja vaimentavat kumityynyt estämään vahingossa putoamisen.

5. Kiinnitysosat:

Kansallisen standardin mukaiset paksunnetut ja pidennetyt laajennuspultit jakavat seinäjännityksen tasaisesti tiukempaa asennusta varten.

Tuotteen edut

1. Räätälöity jättiläisille näytöille:

Optimoitu yksinomaan 100 tuuman pystyasennukseen, vakaampi ja hyvin istuvampi kuin yleiskiinnikkeet.

2. Työvoimaa säästävä hydraulijärjestelmä:

Vaivaton säätö näytön ja sen porttien suojaamiseksi.

3. Alhaiset ylläpitokustannukset:

Nopeasti purettava rakenne, joka toimii ilman ammattiteknikkoja.

4. Tilaa säästävä:

Seinää peittävä pystysuuntainen muotoilu minimaalisella vaakapinnalla, ihanteellinen auloihin, käytäviin ja näyttelysaleihin.

5. Laaja sovellettavuus:

Toimii konferensseihin, näyttelyihin, ostoskeskuksiin, sairaaloihin, valtion virastoihin, mediateollisuuteen ja muihin.

Käyttö- ja huoltokustannusten vertailu perinteisiin kiinnikkeisiin

Seinävaatimukset ja asennustiedot

Kriittinen turvallisuusvaroitus

100 tuuman näyttö painaa yli 90 kg. Väärät seinätyypit voivat aiheuttaa näytön putoamisen, mikä voi johtaa omaisuuden menetyksiin ja henkilövahinkoihin.

Sallitut seinätyypit (kaikki vaatimukset on täytettävä samanaikaisesti)

Kielletyt seinätyypit (asennus ehdottomasti kielletty)

Tarvittavat työkalut ja asentajien määrä

Asennusvaiheet

1. Seinän tarkastus: Varmista, että seinä on kiinteää betonia tai tiiliä, jonka paksuus on sopiva.

2. Paikannus ja merkinnät: Piirrä pystysuora keskiviiva lasertason avulla ja merkitse 8 porauspistettä.

3. Poraus ja reikien puhdistus: Poraa reiät syvyyteen ≥100 mm sähkövasaralla, poista roskat ja aseta M10 paisuntaputket.

4. Alustan kiinnitys: Asenna seinäjalusta, kiristä 8 laajennuspulttia askel askeleelta ja tarkista pystysuora.

5. VESA-riippulevyn asennus: Kiinnitä levennetty VESA-levy 100 tuuman näytön takaosaan (yhteensopiva reikäkuvioiden 600×400, 800×600, 900×600 kanssa).

6. Valmistelut näytön ripustamiseen: Tarkasta hydraulisauvat ja turvasalvat; säädä nostolava asennuskorkeudelle.

7. Asenna näyttö: Kaksi työntekijää nostaa näyttöä samalla kun yksi käyttäjä ohjaa koukkuja, jotta ne ovat kohdakkain jalustan rakojen kanssa ja lasketaan hitaasti.

8. Lukon turvasalvat: Kiinnitä pääsoljet, sivuturvalukot ja käsin kierretyt kallistuksenestoruuvit peräkkäin.

9. Kaapelin hallinta ja säätö: Vedä kaapelit magneettikaapelikoteloon ja säädä kallistuskulma optimaaliseen katseluasentoon.

10. Lopullinen tarkastus: Ravista näyttöä varmistaaksesi, ettei se ole löystynyt, ja tarkista kaikki salvat.

Sovellettavat skenaariot

Yrityksen toimisto

Suuret kokoushuoneiden näytöt, vastaanoton tervetulonäytöt, yrityskulttuurin esittelyseinät

Kaupallinen näyttö

Mallin mainosnäytöt, tuotemerkkinäyttelyn esittelynäytöt, myymälöiden digitaaliset julistenäytöt

Hallitus ja julkiset palvelut

Tiedotusnäytöt hallitussaleissa, sairaalaopasnäytöt, näyttelypaikan opastusnäytöt

Media ja suoratoisto

Pystysuuntaiset jättiläisnäytöt lyhyiden videoiden suoratoistoon, itsemediasisällön näytöille, studion tietonäytöt

Koulutus ja koulutus

Kampustiedotteen näytöt, koulutustilojen demonäytöt, interaktiiviset näytöt koulutuslaitoksille

FAQ

Kysymys 1: Mikä on tämän 100 tuuman pystykannattimen suurin kantavuus?

V: Rakennettu paksunnetuilla levennetyillä teräslevyillä ja kaksoishydraulisella tuella, sen enimmäiskuorma on 130 kg, mikä kattaa täysin kaikentyyppisten 100 tuuman suurten näyttöjen painon.

Kysymys 2: Kaatuuko pystysuoraan asennettu 100 tuuman näyttö eteenpäin painopisteen siirtymisen vuoksi?

V: Siinä on erityinen taaksepäin suunnattu painovoimarakenne, jossa on taaksepäin siirretyt ripustuslevyt, jotka siirtävät kuormaa sisäänpäin, mikä eliminoi eteenpäin kallistumisen ja reunan vääntymisen.

Q3: Mikä on näytön ja seinän välinen etäisyys pystysuoran asennuksen jälkeen?

V: Seinärako on vain 60–85 mm, erittäin ohut ja tilaa säästävä sekä siisti, minimalistinen ulkonäkö.

Q4: Onko teline altis muodonmuutokselle kuljetuksen aikana?

V: Siinä on integroidut leimatut rakenneosat, täysin vahvistettu pakkaus ja kulman kova suojaus, vahva puristus- ja pudotuskestävyys, jotta vältetään muodonmuutos kuljetuksen aikana.

Q5: Kuinka piilottaa kaapelit ja lisätä uusia johtoja myöhemmin?

V: Telineessä on sisäänrakennettu magneettikaapelilokero (60 cm L × 120 cm K × 4 cm S), johon mahtuu 4 HDMI-kaapelia, 2 virtajohtoa ja 2 verkkokaapelia. Kansi on kiinnitetty magneettisesti ja avautuu ilman työkaluja. Kaapeleiden lisääminen tai vaihtaminen: vedä kansi auki, aseta uudet kaapelit sisään ja sulje kansi – näytön poistaminen on tarpeetonta.

Q6: Voidaanko se asentaa vaakasuoraan? Tukeeko se vaakatason säätöä?

V: Tämä malli tukee vain pystysuoraa asennusta, ja sen rakenne on optimoitu pystysuoraan näytön painovoiman jakautumiseen. Jos haluat vaihtaa vaaka- ja pystysuunnan välillä, osta pyörivä kannake. Vaakasuora kohdistus: kalibroi lasertason avulla alustan asennuksen aikana; hieno vaakasäätö (±2°) on käytettävissä näytön asennuksen jälkeen.

K7: Onko teline iskunkestävä ja sopii maanjäristysalttiille alueille?

V: Se on läpäissyt tärinätestit, jotka simuloivat magnitudin 8 maanjäristystaajuuksia ilman näytön putoamista tai löystyneitä salpoja. Kuudenkertaisen turvalukon noston estolevyt ja liukumattomat kumityynyt on optimoitu erityisesti tärinäympäristöihin. Sitä voidaan soveltaa seismisillä vyöhykkeillä, mukaan lukien Japani, Taiwan, Chile, Turkki ja Kalifornia, Yhdysvallat.
