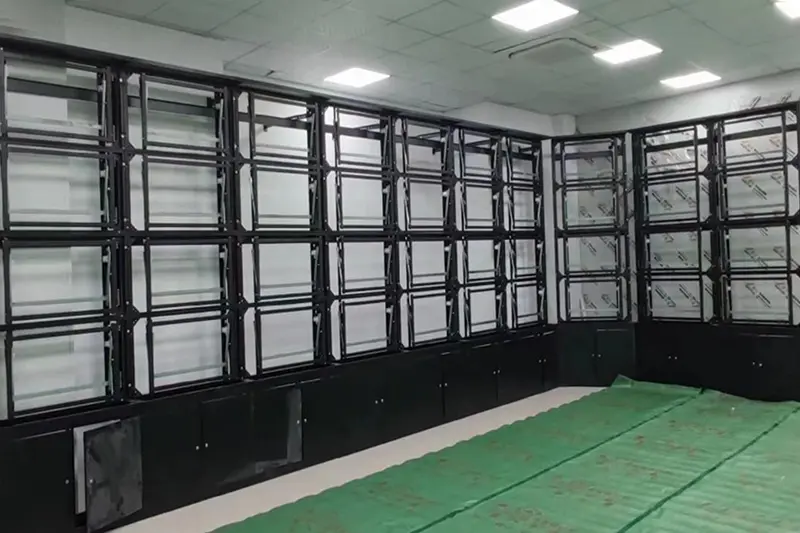

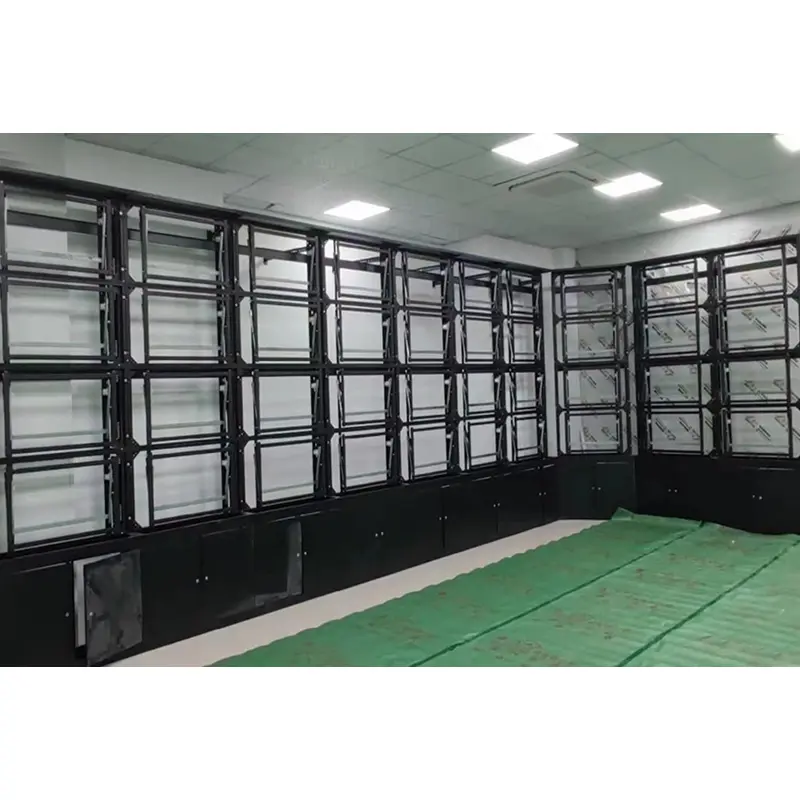

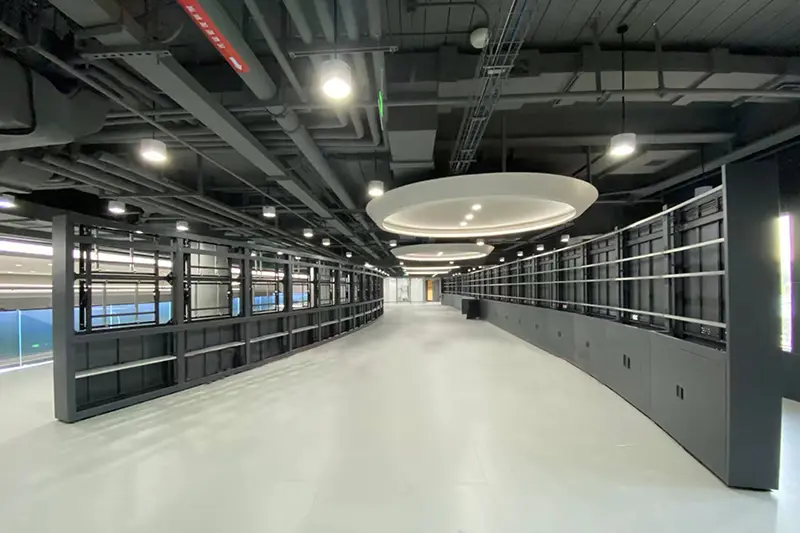

55 tuuman videoseinäteline

55 tuuman videoseinäteline on tarkkuusasennusjärjestelmä, joka on suunniteltu saavuttamaan täydellinen visuaalinen kohdistus. 55 tuuman kapeareunaiset näyttöyksiköt ovat erittäin herkkiä sauman yhtenäisyydelle; vakiokiinnikkeet kärsivät usein takaisinjoustamisesta säädön jälkeen tai lämpötilanvaihteluista johtuvista asennonsiirroista. Tässä tuotteessa on kaksoismutterin löystymistä estävä hienosäätömekanismi, joka tarjoaa säätöalueen ±10 mm (pysty- ja vaaka) ja ±6 mm (syvyys); se tarjoaa tuntokykyisen, tarkan ohjauksen ja varmistaa nollaliikkeen lukittuna. Se sopii ihanteellisesti korkealuokkaisiin kaupallisiin sovelluksiin, jotka vaativat saumatonta visuaalista sisältöä, kuten TV-studioiden taustat, suurikokoiset digitaaliset taidenäytökset museoissa ja lippulaivamyymälän seinät.

Miksi 55 tuuman videoseinille tarvitaan erityinen kiinnike

Tuotteen edut

✅ Yhteensopiva raskaan kuorman kanssa: Paksutetut profiilit ja vahvistusrivat tarjoavat 30 % suuremman yksipistekuormituskapasiteetin kuin 49 tuuman kannakkeet ilman painumaa pitkäaikaisen käytön jälkeen.

✅Vakaat liitosraot: Jokaisen paneelin itsenäinen lukitus, joka on yhdistetty lukkomuttereihin, estää lämpötilan muutosten ja vähäisten tärinöiden aiheuttaman siirtymisen.

✅Korkea asennustoleranssi: Poikkipalkkeihin valmiiksi asennetut vaakasuorat kuplat ja koukkusisäänkäyntien ohjausrinteet mahdollistavat raskaiden 55 tuuman paneelien yhden henkilön asennuksen helposti.

✅Laaja yhteensopivuus: Tukee VESA 600 × 400 mm ja 800 × 400 mm reikäkuvioita, yhteensopiva valtavirran 55 tuuman videoseinäpaneelien kanssa.

✅Erinomainen säänkestävyys: Ulkokäyttöön tarkoitettu jauhemaalaus puoliulkokäyttöön.

Materiaali- ja rakennetiedot

Avainten vertailu 46 tuuman ja 49 tuuman kiinnikkeillä

Ydinominaisuudet

1. Raskaille 55 tuuman paneeleille räätälöity painetta kestävä runko

Pääpalkki käyttää 2,8 mm:n kylmävalssattua teräslevyä, ja pilarin poikkileikkaus on levennetty 60 x 40 mm:iin (30 % suurempi poikkipinta-ala kuin 49 tuuman kannattimella). Suunniteltu yhden paneelin kuormitukselle ≥ 80 kg, kun paneelin todellinen paino on vain 25-35 kg, se tarjoaa riittävän turvamarginaalin ilman taipumista, vääntymistä tai painumista pitkäaikaisen ripustuksen aikana.

2. Erittäin tarkka 6-suuntainen hienosäätö ja palautumista estävä lukitus

Pysty- ja vaakasuuntainen säätöalue on ±10 mm, etu-takasäätö ±6 mm, parempi kuin 46- ja 49-tuumaisissa malleissa. Kaksinkertainen löystymistä estävä mutterirakenne tarjoaa selkeän säätöpalautteen ja nollapoikkeaman lukituksen jälkeen. Jatkoraot pysyvät vakaina pitkään jopa lämpötilan vaihteluissa -10 ℃ - 50 ℃ tai vähäisissä tärinöissä.

3. Vääntöä estävät lisäkoukut poistamaan suuren paneelin vääntöä

Korkeat 55 tuuman paneelit pyrkivät kiertymään vaakasuunnassa oman painonsa alaisena, mikä johtaa epätasaisiin rakojen korkeuksiin. Jokaisen paneelin takaosaan on asennettu kaksi sivusuunnassa olevaa pysäytintä estämään täysin vääntö, mikä varmistaa korkeuseron liitosrakojen molemmissa päissä ≤ 0,3 mm.

4. Kaksoisasennustila: Seinä- ja lattiakiinnitys

•Seinäasennus: Betoni- ja umpitiiliseinille, kiinnitetty M12-laajennuspulteilla (suuremmat kuin M10-pultit, joita käytetään 46/49 tuuman kannakkeissa)

• Lattialla seisova: Varustettu valinnaisilla raskaan käytön säädettävillä jalkatyynyillä ja alemmilla poikittaisliitetangoilla estämään pilarit kallistumasta ulospäin. Soveltuu paikkoihin, joissa seinän poraus ei ole käytettävissä

5. Nopeasti purettava huoltorakenne, jota voi käyttää yksi henkilö

Kaksikerroksiset ylä- ja alakoukut, joissa on ohjauskaltevuus, yhdistävät ripustuslevyt ja poikkipalkit. Paneelit voidaan irrottaa nostamalla 10 mm ylöspäin ja vetämällä sitten ulospäin. Yksi työntekijä voi käyttää niitä. Kiinnikkeen takaosaan on varattu huoltoaukkoja kätevää kaapelin kytkemistä ja irrottamista varten.

6. Ulkoilma-asteen säänkestävyys puoliulkonaisissa skenaarioissa

Ulkokäyttöön tarkoitettu jauhemaalaus läpäisee 120 tunnin suolasuihkutestin (verrattuna tavallisiin kiinnikkeisiin 72 tuntia). Soveltuu osittain ulkotiloihin, kuten liikennetiedotuskioskeihin, ulkomainosruutuihin ja stadionien räystäisiin, jotka kestävät ruostetta ja haalistumista.

Asennusvaiheet

Tarvitaan kaksi työntekijää; 4-paneelisetin asennus kestää 2,5–3 tuntia (30 % kauemmin kuin pienemmät koot raskaamman painon vuoksi)

1. Paikan päällä tehtävä kysely

Mittaa seinän mitat, vahvista seinän tyyppi (betoni/kiinteä tiili/kevyt seinä), määritä pohjapiirros (esim. 3×3) ja merkitse rungon asennuspaikat.

2. Päärungon kiinnitys

•Seinäasennus: Asenna vaakasuorat palkit (yksi per rivi), jotka on kiinnitetty seiniin M12-laajennuspulteilla, joiden väli on ≤600 mm

• Lattialla seisova: Asenna vasen ja oikea pylväs sekä alemmat poikittaistuet, kiinnitä maahan M12-laajennuspulteilla ja vahvista pilarit diagonaalisilla kannattimilla

Kalibroi vaaka- ja pystytasot toistuvasti tasomittarilla varmistaaksesi vakaan alustan.

3. Esikokoa ripustuslevyt

Kiinnitä hienosäätöiset ripustuslevyt VESA-reikiin (600×400 tai 800×400) 55 tuuman paneelien takana ja pidä levyt vaakasuorassa.

4. Asenna paneelit yksitellen

Aloita alimmasta rivistä, työnnä paneelikoukut palkkien uriin ohjausrinteiden kautta ja kiinnitä alasalvat. Kahta työntekijää suositellaan nostamaan raskaita 55 tuuman paneeleja ja kohdistamaan koukut.

5. Tarkka hienosäätö

Säädä 6-suuntaisia ​​nosturuuveja (pysty/vaaka/etu-taka) mukana toimitetulla kuusioavaimella, käytä vääntöä estäviä pysäyttimiä varmistaaksesi vaakasuorat raot, kun kohdeliitosrako on ≤ 0,5 mm.

6. Kaapelinhallinta

Reititä johdot sivukaapelikouruja pitkin, erota vahva- ja heikkovirtakaapelit ja käytä takaosan huoltoaukot myöhempää huoltoa varten.

7. Lopullinen lukitus

Kiristä kaikkien yksiköiden kaksinkertaiset löystymisenestomutterit ja tarkasta kokonaisvakaus.

8. Käynnistystesti

Virta päälle ja virheenkorjaus näyttötehosteet; otetaan käyttöön, kun liitosteho täyttää vaatimukset.

Sovellusskenaariot ja suositellut kokoonpanot

FAQ

K1: Voidaanko paneelien vaakatasoa säätää erikseen asennuksen jälkeen?

V: Kyllä. Jokaisen paneelin ripustuslevy on suunniteltu itsenäisesti pysty- ja vaakasuuntaisella hienosäädöllä; Asentoja voidaan muuttaa nosturuuveilla myös asennuksen jälkeen.

Q2: Voidaanko jatkosmitat mukauttaa työmaan olosuhteiden mukaan?

V: Modulaarinen rakenne tukee vapaata rivien ja sarakkeiden yhdistämistä minkä tahansa kokoisten videoseinämatriisien rakentamiseen projektin vaatimusten mukaan.

Q3: Vääntyykö tai löystyykö 55 tuuman videoseinäteline pitkäaikaisessa päivittäisessä käytössä?

V: Ensiluokkaiset teräsmateriaalit ja suojapinnoite estävät rakenteellisia muodonmuutoksia ja löystymistä normaaleissa sisäolosuhteissa.

Q4: Mitä työkaluja tarvitaan asennukseen?

V: Iskupora / sähkövasara (12 mm ja 14 mm poranterät), pinnankorkeusmittari, 8–10 mm jakoavain, 4 mm/5 mm kuusioavain, mittanauha, merkkikynä.

K5: Voidaanko 55 tuuman kiinnikettä käyttää vaihtokelpoisesti 49 tuuman / 46 tuuman kiinnikkeiden kanssa?

V: Vaihtoa ei suositella. 55 tuuman paneelit painavat 30 % enemmän ja ovat noin 15 cm korkeampia ja niiden painopiste on erilainen. Tässä kiinnikkeessä on kohdennettuja päivityksiä: paksumpi kaukopalkki (2,8 mm vs 2,0 mm), leveämpi pilarin poikkileikkaus (60 × 40 mm vs 50 × 30 mm), suurempi säätöalue (± 10 mm vs ± 6 mm) ja M12 laajennuspultit (vs. M10). Erityisiä malleja suositellaan.
