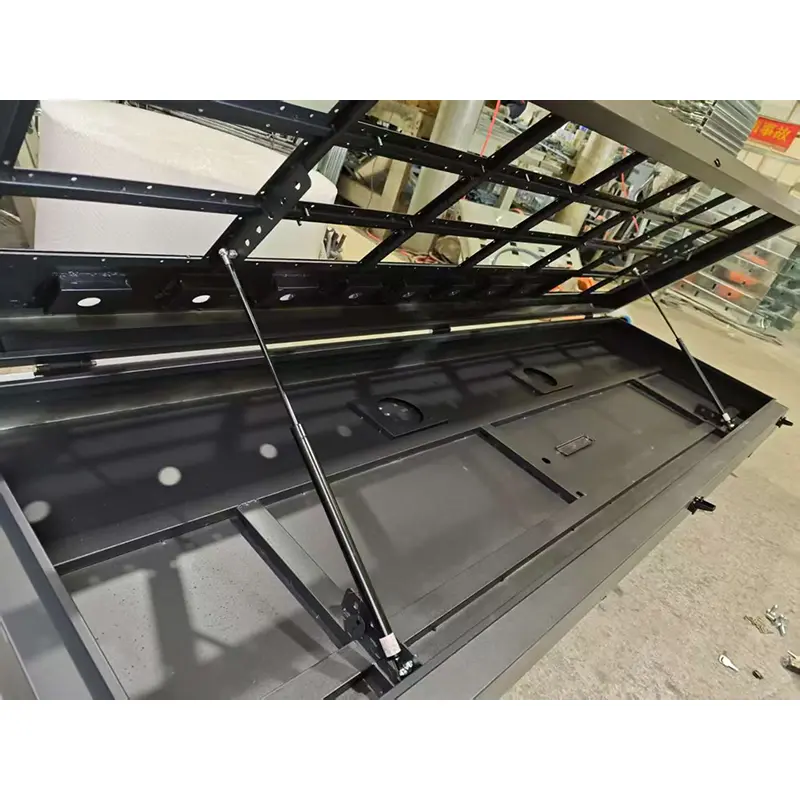

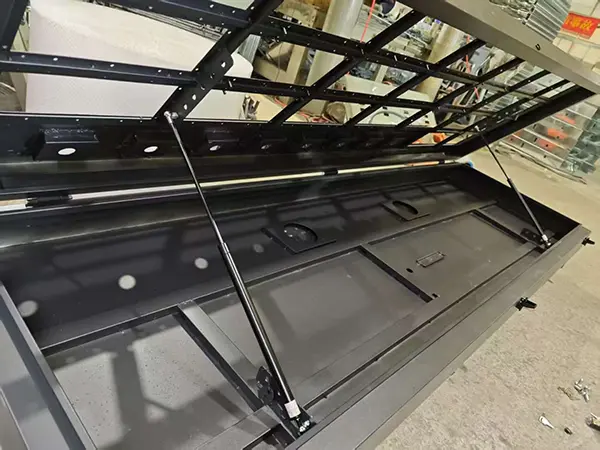

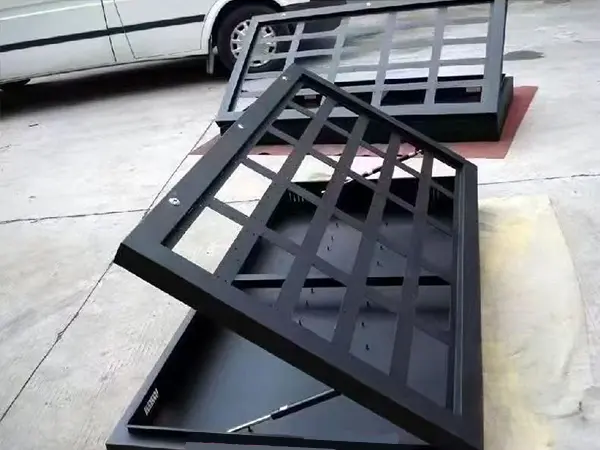

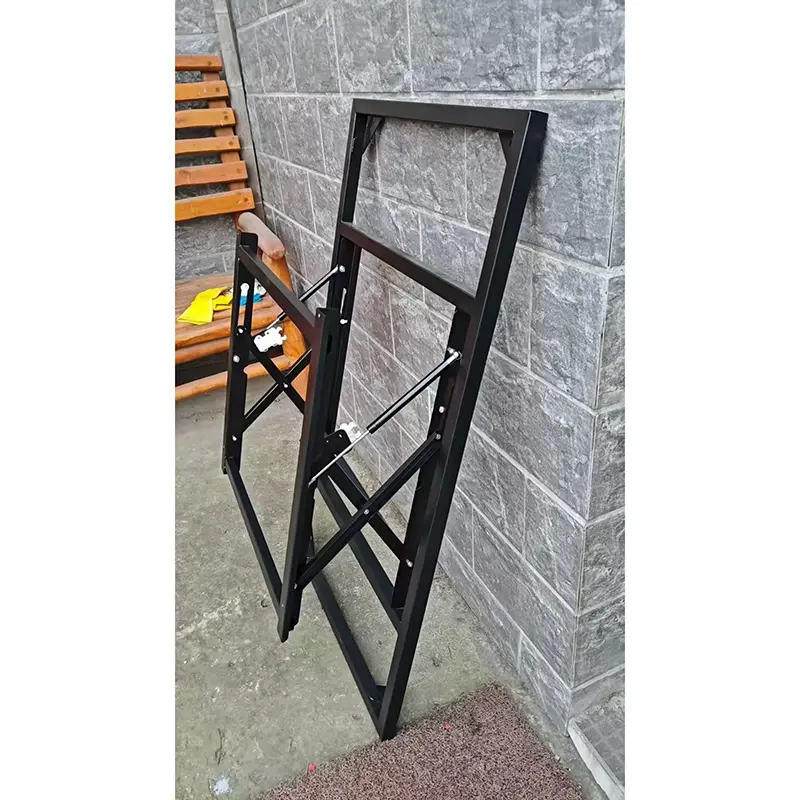

Peltihydraulinen mekaaninen tukijalusta

Peltihydraulinen mekaaninen tukijalusta on tukilaite, jossa on metallilevyinen päärunko integroitu hydraulisilla nostotoiminnoilla. Sitä käytetään laajalti skenaarioissa, jotka vaativat suurta jäykkyyttä, tasaisuutta ja mikrosäätötarkkuutta, kuten tarkkuustyöstökoneet, testauslaitteet, automatisoidut tuotantolinjat ja lääketieteelliset kuvantamislaitteet.

Verrattuna perinteisiin valu- tai profiiliteräksisiin hitsattuihin kannattimiin, peltitelineet ovat keveitä, siistiä ulkonäköä, joustavaa muotoilua ja kauniita pintakäsittelyjä. Hydraulisylintereillä toimiva jalusta mahdollistaa laakeritason hienon korkeudensäädön. Yhdistettynä tarkkuusjohteiden tai ohjauspylväiden kanssa se takaa pystysuoran ja vakauden noston aikana.

Miksi valita hydraulinen tukijalkamme

Materiaali- ja rakenneominaisuudet

Päärunko on muodostettu taivuttamalla yksittäinen kylmävalssattu teräslevy, jossa on tasaiset ja kiinteät hitsit, jotka tarjoavat paljon paremman eheyden kuin jatkokset. Pinta on päällystetty suojaavalla spraymaalilla, joka kestää kolhuja ja hapettumista, eikä ole altis naarmuuntumiselle tai ruosteelle päivittäisessä käytössä.

Sisäänrakennetut suljetut hydrauliset tehokomponentit käyttävät ylivoimaista tiivistystekniikkaa paineen alaisen vuodon estämiseksi. Kulutusta kestävät holkit asennetaan liikkuviin liitoksiin kohtuullista nosto- ja työntövaimennusta varten. Voima jakautuu tasaisesti koko yksikköön, ja levennetty pohja parantaa entisestään sijoituksen vakautta.

Prosessin edut

1.Muotoiltu taivuttamalla yhtä kylmävalssattua teräslevyä hitsaussaumojen vähentämiseksi

2. Kaksoisvahvistavat rivat keskeisissä jännitystä kantavissa asennoissa

3. Taivutusrakenne saavuttaa jäykkyyden lähellä valettuja osia samalla painolla

Vertailu perinteisiin prosesseihin

Tekniset parametrit

Tuotteen edut

1. Korkea kustannustehokkuus:

Valettuihin tai koneistettuihin tukiin verrattuna peltirakenteilla on alhaiset muottikustannukset ja ne ovat taloudellisia pienissä erissä.

2. Joustava muotoilu:

Mukautettavat ääriviivat, reiät ja vältettävät aukot asiakkaan laiteasetelman mukaan, sopivat ei-standardilaitteisiin.

3. Työvoimaa säästävä toiminta:

Hydraulinen tehoavustin mahdollistaa raskaan kuorman noston vain muutaman kilon käsivoimalla, mikä korvaa hankalan ruuvisäädön.

4. Vahva sopeutuvuus ympäristöön:

Ruiskutetut tai ruostumattomasta teräksestä valmistetut versiot täyttävät elektroniikka-, lääke- ja elintarviketeollisuuden puhtaus- ja korroosionestovaatimukset.

5. Helppo huolto:

Tavalliset yleiset hydrauliset tiivisteet; peltirakenteessa ei ole monimutkaisia ​​sisäisiä komponentteja, joilla on alhainen vika.

Sovellusskenaariot

Tuki teollisille työpajan ohjauslaitteille, konferenssien suurten näyttöjen nostosijoittelu, näyttelyesittelyjen kantavat telineet, konehuoneen instrumenttien kiinnikkeet, supermarketin älykkäiden terminaalien kiinteät kehykset, monitoiminäytön asennus toimistoihin.

Asennusvaiheet

✅Aseta jalusta tasaiselle alustalle tai varustealustalle, säädä neljä iskuja vaimentavaa jalkatyynyä tasan tasaamiseksi (käytä vesivaakaa).

✅Yhdistä hydrauliputket (sähköpumput tarvitsevat virran), poista ilma: nosta ylös ja alas täysi isku 2-3 kertaa manuaalisesti tai sähköisesti.

✅Nosta kohdelaitteet tai työkappaleet alustalle, kiinnitä T-urien tai kierrereikien kautta.

✅Nosta tavoitekorkeuteen käsipyörällä tai painikkeilla, sulje lukkoventtiili tai kiristä mekaaninen lukkomutteri.

✅Tarkista alustan uppoaminen; ottaa käyttöön, jos ei selvää pudotusta 30 minuutin kuluessa.

Käyttöönottotiedot

.Ilman tuuletus on pakollinen ensimmäisellä käyttökerralla, muuten nosto voi juuttua tai täristä.

.Varmista, että jännite vastaa sähköisiä malleja (220V / 380V).

.Kiristä kaikki laitteen kiinnityspultit, jotta ne eivät pääse siirtymään.

.Ensimmäinen hydrauliöljyn vaihto: 500 käyttötunnin jälkeen.

.Säännöllinen tarkastus: Tarkista hydrauliöljyn taso ja tiivisteosat 3 kuukauden välein.

Olennaisia ​​eroja perinteisiin valetuihin/hitsattuihin kannattimiin

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Onko peltihydraulinen tuki tarpeeksi vahva verrattuna valutukiin?

V: Kohtuullisen taivutus- ja vahvistavan riparakenteen ansiosta pelti saavuttaa jäykkyyden lähellä valuosia samalla painolla. Se kestää täysin 300 kg - 2 tonnin kuormat. Yli 3 tonnin kuormille suositellaan hitsattujen profiilien teräs- tai valuratkaisuja.

Q2: Voidaanko ei-standardikokoja tai -muotoja mukauttaa?

V: Kyllä. Toimita 3D-piirustukset tai käsin piirretyt luonnokset, niin teemme levyn aukitaiton ja lujuustarkastuksen. Perinteinen räätälöity toimitusaika on 7-15 päivää.

Q3: Tarvitseeko säännöllinen kalibrointi suorittaa?

V: Alkuasennuksen ja tasoituksen jälkeen tarkasta vaakataso vain puolen vuoden välein ilman voimakasta iskua. Hydraulijärjestelmä ei vaadi erityistä kalibrointia.

Q4: Kuinka kauan täydellinen kokoonpano kestää?

V: Komponentit on luokiteltu selkeästi; koko kokoonpano voidaan suorittaa nopeasti kokoonpanoohjeiden mukaisesti.
